أنواع الخراطيم الهيدروليكية

مقدمة

تعتبر الخراطيم الهيدروليكية ضرورية للتشغيل الفعال للأنظمة الهيدروليكية. إنها تضمن النقل السلس للسوائل الهيدروليكية تحت الضغط، مما يعمل على تشغيل الآلات عبر صناعات متعددة. في هذه المقالة، سنستكشف الأنواع المختلفة للخراطيم الهيدروليكية وتطبيقاتها والعوامل التي يجب عليك مراعاتها عند اختيار الخرطوم المناسب لنظامك. بنهاية هذا الدليل، سيكون لديك فهم أفضل لأنواع الخراطيم الهيدروليكية المتاحة وكيفية اختيار أفضلها لتحسين أداء نظامك.

فهم الخراطيم الهيدروليكية

ما هي الخراطيم الهيدروليكية؟

الخرطوم الهيدروليكي عبارة عن أنبوب مرن عالي القوة يستخدم لحمل السوائل الهيدروليكية داخل النظام. عادةً ما تكون الخراطيم الهيدروليكية مصنوعة من المطاط أو البلاستيك الحراري أو الفولاذ المقاوم للصدأ، وهي مصممة لتحمل الضغط العالي والتآكل والظروف البيئية القاسية. غالبًا ما يتم تعزيز هذه الخراطيم بطبقات متعددة لضمان المتانة والمرونة. المكونات الأساسية تشمل:

• الأنبوب الداخلي : يحمل السائل الهيدروليكي.

• طبقة التسليح : توفر القوة لتحمل الضغط.

• الطبقة الخارجية : تحمي الخرطوم من الأضرار الخارجية، مثل التآكل أو التعرض للمواد الكيميائية.

تُستخدم الخراطيم الهيدروليكية في الأنظمة التي تتطلب تحكمًا دقيقًا في طاقة الموائع، كما هو الحال في آلات البناء والمعدات الزراعية وتطبيقات السيارات.

الغرض من الخراطيم الهيدروليكية

تضمن الخراطيم الهيدروليكية التشغيل الفعال للأنظمة الهيدروليكية من خلال السماح للسائل بالتدفق بسلاسة بين المضخات والصمامات والأسطوانات والمحركات. وبدون هذه الخراطيم، لن تتمكن الأنظمة الهيدروليكية من العمل بفعالية، مما يؤدي إلى اضطرابات في الإنتاجية. يمكن أن يتسبب الخرطوم المعيب في فقدان الضغط أو حدوث تسربات أو حتى تعطل المعدات، مما يجعل اختيار الخراطيم الهيدروليكية وصيانتها أمرًا بالغ الأهمية.

الصناعات الشائعة باستخدام الخراطيم الهيدروليكية

تعتبر الخراطيم الهيدروليكية ضرورية في مجموعة واسعة من الصناعات، بما في ذلك:

• البناء : يستخدم في الآلات الثقيلة مثل الحفارات والرافعات لنقل السوائل الهيدروليكية.

• السيارات : تعتمد أنظمة التوجيه والكبح والتعليق على الخراطيم الهيدروليكية.

• الزراعة : تستخدم في المعدات الزراعية مثل الجرارات والحصادات للتحكم في المرفقات والرفع.

• التصنيع : الخراطيم الهيدروليكية تعمل على تشغيل الآلات التي تتطلب نقل السوائل للتشكيل والقولبة ومعالجة المواد.

أنواع الخراطيم الهيدروليكية

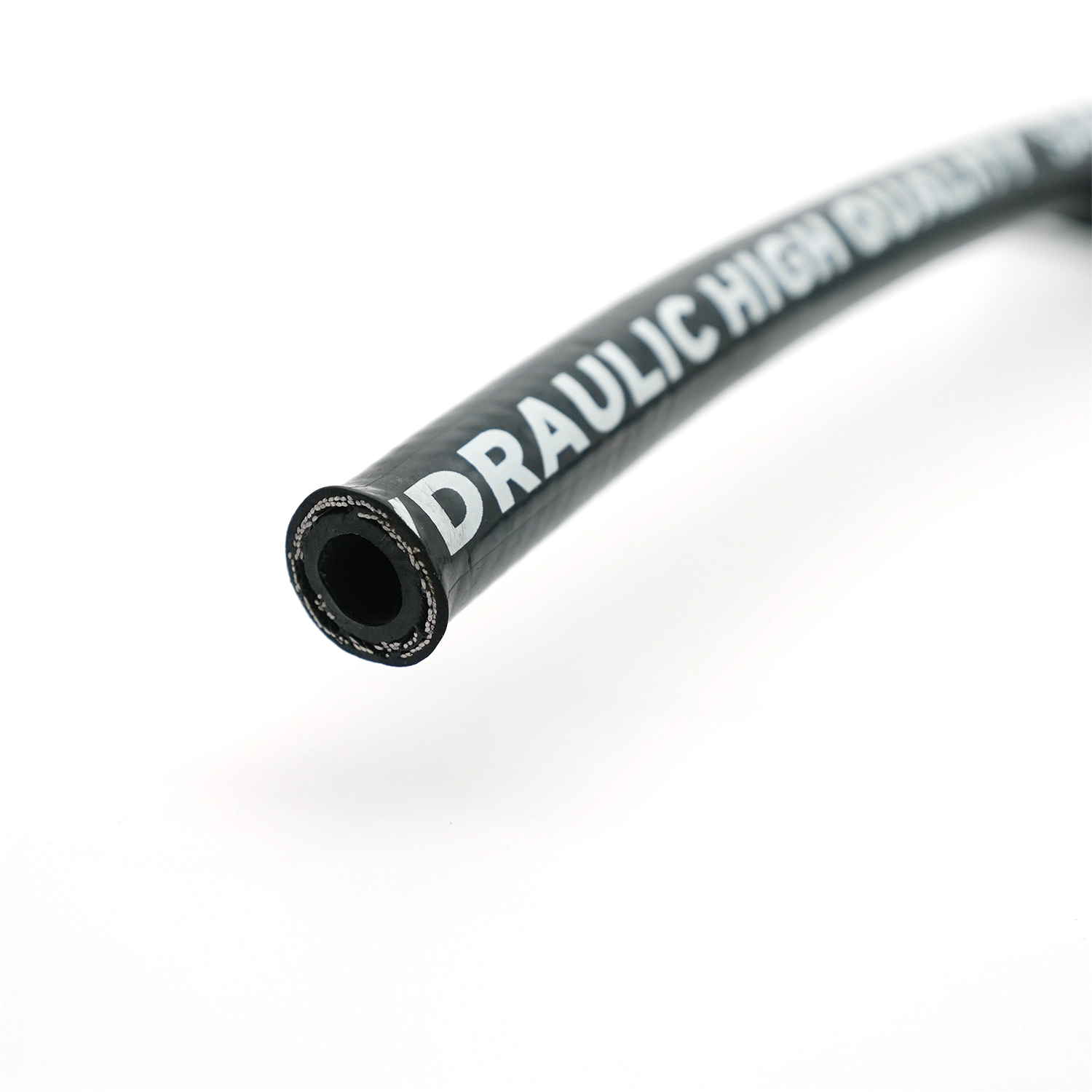

خراطيم هيدروليكية مضفرة

الخراطيم الهيدروليكية المضفرة معروفة بمرونتها وقوتها. يتم تعزيزها بطبقة واحدة أو أكثر من ضفائر الأسلاك النسيجية أو الفولاذية، مما يجعلها مثالية للتطبيقات التي تتطلب المرونة والمتانة. تُستخدم هذه الخراطيم عادةً في التطبيقات الصناعية العامة، مثل آلات البناء، وأنظمة السيارات، والمصاعد الهيدروليكية. إنها مناسبة تمامًا لتطبيقات الضغط المتوسط ​​حيث تكون المرونة ومقاومة التآكل أمرًا أساسيًا.

التطبيقات :

• الآلات الصناعية العامة

• الأنظمة الهيدروليكية للسيارات

• الأنظمة الهوائية

المزايا :

• مرونة ممتازة، مما يجعلها سهلة التركيب والتوجيه عبر المساحات الضيقة.

• مقاومة عالية للتآكل، مما يطيل عمر الخدمة.

خراطيم هيدروليكية متعددة الحلزونات

تم تصميم الخراطيم الحلزونية المتعددة بطبقات متعددة من الأسلاك اللولبية الفولاذية لتعزيز القوة ومقاومة الضغط. يمكن لهذه الخراطيم أن تتحمل تطبيقات الضغط العالي، مما يجعلها مثالية للأنظمة الثقيلة المستخدمة في البناء والتعدين وحفر النفط. يتيح لهم البناء الحلزوني التعامل مع الضغط الشديد دون المساس بالمرونة.

التطبيقات :

• معدات التعدين

• منصات حفر النفط

• الآلات الصناعية ذات الضغط العالي

المزايا :

• قوة فائقة ومقاومة للضغط، مما يجعلها مناسبة لبيئات الضغط العالي.

• تسمح المرونة بقدرة أفضل على المناورة على الرغم من الضغط العالي.

خراطيم هيدروليكية ذات ضغط منخفض

تُستخدم الخراطيم الهيدروليكية ذات الضغط المنخفض عادةً في التطبيقات ذات الضغوط الأقل من 300 رطل لكل بوصة مربعة. غالبًا ما تكون هذه الخراطيم مضفرة بالنسيج ومصممة لتطبيقات أخف وأكثر مرونة مثل توصيل الهواء أو خطوط الإرجاع. إنها مثالية للأنظمة التي لا يشكل فيها الضغط مصدر قلق رئيسي ولكن المرونة وسهولة التوجيه أمران مهمان.

التطبيقات :

• الأنظمة الهوائية

• خطوط الإرجاع في الأنظمة الهيدروليكية

• تسليم الهواء والتشحيم

المزايا :

• فعالة من حيث التكلفة لتطبيقات الضغط المنخفض.

• خفيفة الوزن ومرنة، مما يجعلها سهلة التركيب في أنظمة مختلفة.

خراطيم هيدروليكية مضفرة بسلك من الفولاذ المقاوم للصدأ

تم تصميم الخراطيم الهيدروليكية المضفرة بأسلاك الفولاذ المقاوم للصدأ للبيئات العدوانية، بما في ذلك التطبيقات التي تنطوي على درجات حرارة عالية، والمواد الكيميائية المسببة للتآكل، والضغوط الشديدة. هذه الخراطيم معززة بالفولاذ المقاوم للصدأ، مما يوفر مقاومة ممتازة للتآكل والتآكل. يتم استخدامها في صناعات مثل الطيران والمعالجة الكيميائية والأدوية.

التطبيقات :

• الفضاء الجوي

• الصناعات الكيميائية

• الأنظمة الهيدروليكية ذات درجة الحرارة العالية

المزايا :

• مقاومة عالية للتآكل ودرجات الحرارة.

• متانة ممتازة في البيئات القاسية.

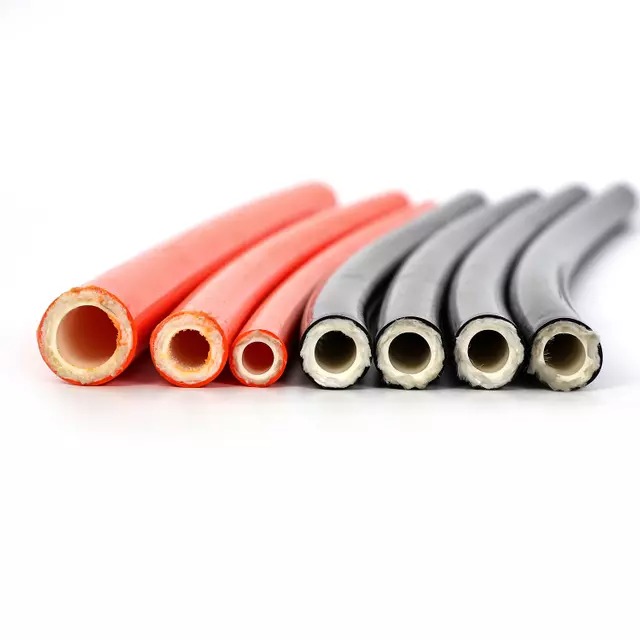

خراطيم هيدروليكية من البلاستيك الحراري

الخراطيم الهيدروليكية البلاستيكية الحرارية مصنوعة من مواد صناعية مثل النايلون والبولي يوريثين. هذه الخراطيم خفيفة الوزن ومرنة ومقاومة للغاية للمواد الكيميائية والتعرض للأشعة فوق البنفسجية. يتم استخدامها بشكل شائع في التطبيقات التي تتطلب ضغطًا منخفضًا إلى متوسط ​​وحيث تكون المرونة وتقليل الوزن أمرًا بالغ الأهمية، كما هو الحال في المعدات المحمولة أو أنظمة السيارات عالية الأداء.

التطبيقات :

• المعدات المتنقلة

• الأنظمة الهيدروليكية القائمة على الماء

• أنظمة توصيل الهواء ورش الطلاء

المزايا :

• خفيفة الوزن ومرنة، مما يقلل من وقت التثبيت والتعقيد.

• مقاومة كيميائية ممتازة، مما يضمن طول العمر في الظروف القاسية.

معايير وتصنيفات الخراطيم الهيدروليكية

معايير SAE مقابل EN

يتم تصنيع الخراطيم الهيدروليكية وفقًا لمعايير SAE (جمعية مهندسي السيارات) أو EN (المعايير الأوروبية). تُستخدم خراطيم SAE بشكل أساسي في الولايات المتحدة، في حين أن خراطيم EN أكثر شيوعًا في أوروبا. تحدد كلتا المجموعتين من المعايير الأبعاد وخصائص الأداء وتقييمات الضغط للخراطيم الهيدروليكية لضمان التوافق والسلامة عبر مختلف الشركات المصنعة والمناطق.

تقييمات الضغط واعتبارات السلامة

يتم تصنيف الخراطيم الهيدروليكية بناءً على معدلات الضغط الخاصة بها، حيث تتوفر خراطيم الضغط المنخفض والمتوسط ​​والعالي. من المهم اختيار خرطوم بمعدل ضغط يتجاوز الحد الأقصى لضغط التشغيل للنظام الهيدروليكي لضمان السلامة. بالإضافة إلى ذلك، يجب اختيار الخراطيم بناءً على قدرتها على تحمل ارتفاع الضغط والحفاظ على الأداء في ظل الظروف المتقلبة.

تصنيف الضغط	نطاق الضغط	وصف
الضغط المنخفض	ما يصل إلى 300 رطل لكل بوصة مربعة	مناسبة للتطبيقات الأخف مع انخفاض ضغط السوائل.
الضغط المتوسط	ما يصل إلى 3000 رطل لكل بوصة مربعة	مثالية للأنظمة الهيدروليكية القياسية التي تتطلب ضغطًا معتدلًا.
ارتفاع الضغط	3000-6000 رطل لكل بوصة مربعة أو أكثر	مصممة للتطبيقات الثقيلة التي تتطلب ضغطًا عاليًا.

نصيحة: اختر دائمًا خرطومًا هيدروليكيًا بهامش أمان أعلى من الحد الأقصى لضغط النظام لضمان أداء موثوق به.

أنواع البناء لخطوط الضغط والرجوع

تم تصميم بناء الخراطيم الهيدروليكية وفقًا لتطبيقاتها المحددة. تم تصميم خراطيم الضغط بطبقات معززة، مثل ضفائر الأسلاك أو اللوالب، لتحمل ظروف الضغط العالي وضمان المتانة تحت الضغط الشديد. في المقابل، يتم تصنيع خراطيم العودة بمواد أخف وزنًا وبنية للتعامل مع بيئات الضغط المنخفض، مما يجعلها أكثر مرونة وفعالية من حيث التكلفة لمهام مثل عودة السوائل في الأنظمة الهيدروليكية. يعمل كل تصميم على تحسين أداء الخرطوم بناءً على الاستخدام المقصود.

العوامل التي يجب مراعاتها عند اختيار الخراطيم الهيدروليكية

يتطلب اختيار الخرطوم الهيدروليكي المناسب لنظامك دراسة متأنية لعدة عوامل لضمان الأداء الأمثل والسلامة. يوضح الجدول التالي الاعتبارات الأساسية عند اختيار الخراطيم الهيدروليكية، مع التركيز على متطلبات الضغط ودرجة الحرارة، وتوافق السوائل، وحجم الخرطوم، والمرونة.

العامل	وصف	الاعتبارات الرئيسية
متطلبات الضغط	يجب أن يتعامل الخرطوم مع الحد الأقصى لضغط التشغيل للنظام.	اختر خرطومًا بمعدل ضغط أعلى من الحد الأقصى للضغط في النظام لمنع الانفجارات والتسربات.
متطلبات درجة الحرارة	يجب أن يتحمل الخرطوم أعلى وأدنى درجات الحرارة التي سيتعرض لها.	تأكد من قدرة الخرطوم على التعامل مع تقلبات درجات الحرارة، مما يمنع تدهور المواد أو فشلها.
توافق السوائل	تتمتع السوائل المختلفة (الزيوت الهيدروليكية والسوائل المائية والمواد الكيميائية) بتوافق محدد مع مواد الخراطيم.	حدد مادة خرطوم لا تتحلل أو تتفاعل مع نوع السائل المستخدم لتجنب فشل الخرطوم.
مادة خرطوم	تؤثر مادة الخرطوم على متانته ومقاومته للعوامل الخارجية.	اختر مادة الخرطوم (المطاط، البلاستيك الحراري، الفولاذ المقاوم للصدأ) بناءً على نوع السائل والظروف البيئية.
حجم الخرطوم (القطر الداخلي)	يحدد القطر الداخلي (ID) للخرطوم معدل تدفق السائل الهيدروليكي.	حدد الحجم الصحيح لضمان معدل التدفق الأمثل وكفاءة النظام.
شعاع الانحناء	نصف قطر الانحناء هو الحد الأدنى المسموح به للخرطوم دون التأثير على تدفق السوائل.	تأكد من أن الخرطوم يمكن أن ينحني دون أن يلتوي، مما يقلل من الكفاءة أو يسبب ضررًا.

نصيحة: تأكد دائمًا من أن الخرطوم الهيدروليكي المحدد يتجاوز الحدود القصوى للضغط ودرجة الحرارة لنظامك للحفاظ على السلامة وطول العمر.

اختيار الخرطوم الهيدروليكي المناسب لتطبيقك

استشارات المتخصصين في الصناعة

يمكن أن يكون اختيار الخرطوم الهيدروليكي المناسب لتطبيقك مهمة معقدة نظرًا لتنوع أنواع الخراطيم والمواد والمواصفات المتاحة. يتمتع المتخصصون في الصناعة، مثل موردي الخراطيم الهيدروليكية، بالخبرة اللازمة لإرشادك خلال هذه العملية. يمكنهم المساعدة في تقييم المتطلبات المحددة لنظامك، مثل الضغط ودرجة الحرارة وتوافق السوائل، للتوصية بالخرطوم الأكثر ملاءمة. يضمن الخبراء الاستشاريون اختيار خرطوم لا يلبي معايير السلامة والأداء فحسب، بل يعمل أيضًا على تحسين كفاءة نظامك ومتانته.

فهم علامات الخراطيم ومواصفاتها

تأتي الخراطيم الهيدروليكية بعلامات تفصيلية توفر معلومات أساسية للاختيار الصحيح. تتضمن هذه العلامات عادةً تصنيف ضغط الخرطوم، وتركيبة المواد، والتوافق مع معايير الصناعة، مثل مواصفات SAE أو EN. من خلال فهم هذه العلامات، يمكنك التأكد من أن الخرطوم الذي تختاره سيعمل بشكل جيد في ظل الظروف المطلوبة. على سبيل المثال، تساعد معرفة تصنيف الضغط على تجنب اختيار خرطوم لا يمكنه تحمل الضغط التشغيلي للنظام، بينما تضمن مواصفات المواد التوافق مع السائل المستخدم في النظام.

التطبيقات الشائعة للخراطيم الهيدروليكية

تلعب الخراطيم الهيدروليكية دورًا حاسمًا في ضمان التشغيل السلس للأنظمة الهيدروليكية في مختلف الصناعات. اعتمادًا على احتياجات التطبيق المحددة، تم تصميم الخراطيم الهيدروليكية لاستخدامها في المعدات والأنظمة المختلفة. يقسم الجدول التالي تطبيقات الخراطيم الهيدروليكية في ثلاثة قطاعات رئيسية، مع تسليط الضوء على أنواع المعدات ودور الخراطيم الهيدروليكية والمتطلبات الأساسية لكل منها.

منطقة التطبيق	معدات/أنظمة	دور الخراطيم الهيدروليكية	المتطلبات الرئيسية
البناء والمعدات الثقيلة	الحفارات والرافعات والجرافات	تعمل الخراطيم الهيدروليكية على رفع الطاقة والحفر والعمليات الثقيلة الأخرى في آلات البناء.	متانة عالية ومرونة ومقاومة للضغط والتآكل.
السيارات والفضاء	نظام التوجيه المعزز، أنظمة الكبح، معدات الهبوط	تُستخدم الخراطيم الهيدروليكية لنقل السوائل في أنظمة السيارات والفضاء مثل أنظمة التوجيه والكبح.	يجب أن يتحمل الضغط العالي ودرجات الحرارة القصوى والاهتزازات.
الزراعة والتصنيع	الجرارات والحصادات وآلات المصانع	يستخدم للتحكم في المرفقات وآليات الرفع وتشغيل عمليات المصنع في الآلات الزراعية وآلات التصنيع.	المرونة والمقاومة الكيميائية والتوافق مع السوائل الهيدروليكية.

خاتمة

تعتبر الخراطيم الهيدروليكية ضرورية لنقل السوائل بكفاءة وأداء النظام. إن فهم أنواعها واختيار الخرطوم المناسب يضمن السلامة والكفاءة والمتانة. توفر شركة Qingdao Honest المطاط المحدودة خراطيم هيدروليكية عالية الجودة تلبي متطلبات مختلف الصناعات، وتقدم أداء وموثوقية استثنائيين. يعد الفحص والصيانة المنتظمة للخراطيم الهيدروليكية أمرًا ضروريًا لتجنب التوقف عن العمل والحفاظ على التشغيل السلس للنظام.

التعليمات

س: ما هي الخراطيم الهيدروليكية؟

ج: الخراطيم الهيدروليكية عبارة عن أنابيب مرنة وعالية القوة تستخدم لحمل السوائل الهيدروليكية في الأنظمة، مما يضمن نقل السوائل بسلاسة تحت الضغط.

س: ما هي أنواع الخراطيم الهيدروليكية المتوفرة؟

ج: تشمل الأنواع الشائعة من الخراطيم الهيدروليكية الخراطيم المضفرة، والخراطيم اللولبية المتعددة، والخراطيم المنخفضة الضغط، والخراطيم المضفرة بأسلاك الفولاذ المقاوم للصدأ، والخراطيم البلاستيكية الحرارية، وكل منها مناسب لتطبيقات مختلفة.

س: كيف أختار الخرطوم الهيدروليكي المناسب؟

ج: لاختيار الخرطوم الهيدروليكي المناسب، ضع في الاعتبار عوامل مثل الضغط ودرجة الحرارة وتوافق السوائل وحجم الخرطوم ونصف قطر الانحناء.

س: ما أهمية الخراطيم الهيدروليكية في آلات البناء؟

ج: تعتبر الخراطيم الهيدروليكية ضرورية في آلات البناء مثل الحفارات والرافعات، حيث تقوم بنقل السوائل إلى عمليات رفع الطاقة والحفر.

س: كيف يمكنني صيانة الخراطيم الهيدروليكية؟

ج: قم بفحص الخراطيم الهيدروليكية بانتظام بحثًا عن التآكل والتسربات، واستبدلها عند الضرورة لضمان الأداء الأمثل وتجنب فشل النظام.
