Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 16.12.2025 Herkunft: Website
Das Richtige wählen Die Größe des Hydraulikschlauchs ist für die Systemeffizienz von entscheidender Bedeutung. Eine falsche Dimensionierung kann zu Durchflussbeschränkungen, Wärmestau und Druckverlusten führen. In diesem Blog wird die Bedeutung der Dimensionierung von Hydraulikschläuchen untersucht, einschließlich der Auswirkungen des Innendurchmessers (ID) und des Außendurchmessers (OD) auf die Systemleistung. In diesem Artikel helfen wir Ihnen zu verstehen, wie Sie den richtigen Hydraulikschlauch auswählen, um Ineffizienzen zu vermeiden und die Lebensdauer der Ausrüstung zu verlängern.

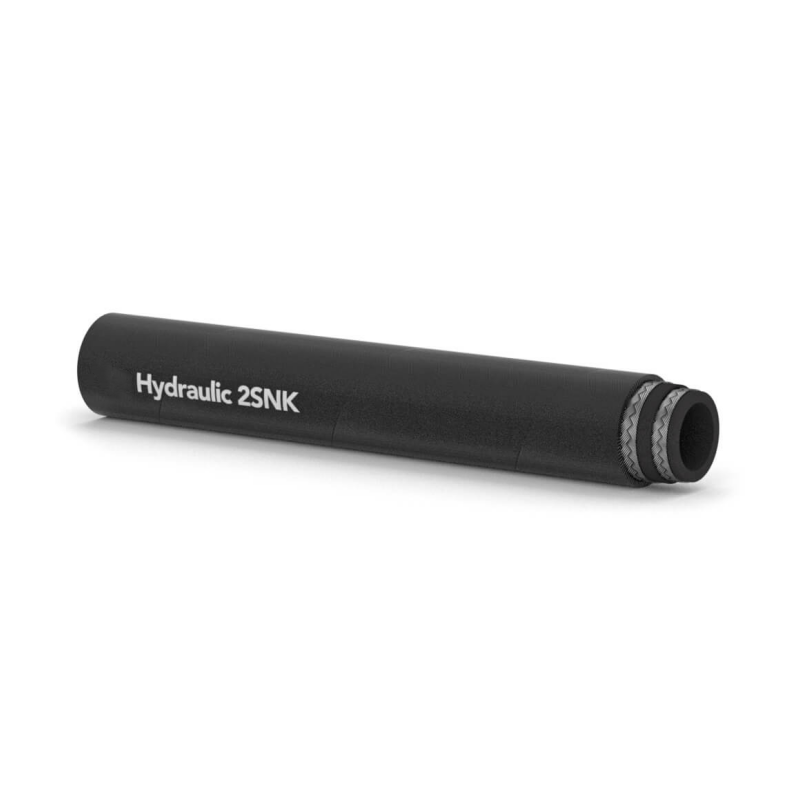

Innendurchmesser (ID): Der Innendurchmesser ist der wichtigste Aspekt der Dimensionierung, da er sich direkt auf den Flüssigkeitsfluss auswirkt. Ein zu kleiner Innendurchmesser schränkt den Durchfluss ein, was zu übermäßigem Druck und übermäßiger Erwärmung führt. Ein zu großer Innendurchmesser führt dazu, dass sich die Flüssigkeit zu langsam bewegt, was die Effizienz des Systems verringert.
Außendurchmesser (OD): Der OD bestimmt die Größe der für den Schlauch benötigten Anschlüsse und Anschlüsse. Der richtige Außendurchmesser gewährleistet die Kompatibilität mit anderen Systemkomponenten wie Klemmen, Ventilen und Verbindungen.
Strichgröße: Eine Strichgröße ist eine standardisierte Methode zur Beschreibung der ID eines Schlauchs. Sie vereinfacht die Identifizierung von Schläuchen durch die Verwendung einer Strichnummer (z. B. -4, -6, -8), die der ID in Schritten von 1/16 Zoll entspricht. Beispielsweise bezieht sich die Strichgröße -8 auf einen Schlauch mit einem Innendurchmesser von 1/2 Zoll.
Tipp: Überprüfen Sie die Strichgröße immer mit Zoll und Millimetern, um die Kompatibilität mit Ihrem System sicherzustellen.
Eine falsche Schlauchdimensionierung kann zu erheblichen Ineffizienzen und Systemausfällen führen. Ein zu kleiner Schlauch schränkt den Durchfluss ein und erhöht die Flüssigkeitsgeschwindigkeit, was zu Druckabfällen und Wärmestau führt, die Systemeffizienz verringert und möglicherweise Komponenten beschädigt. Umgekehrt verlangsamt ein übergroßer Schlauch die Flüssigkeitsbewegung, verringert die Reaktionsfähigkeit des Systems und verschwendet Energie, was zu einer trägen Leistung und höheren Betriebskosten führt. Beide Szenarien verdeutlichen, wie wichtig es ist, die richtige Schlauchgröße auszuwählen, um eine optimale Systemfunktion aufrechtzuerhalten, unnötigen Verschleiß zu verhindern und einen reibungslosen Betrieb sicherzustellen.
Der Innendurchmesser eines Hydraulikschlauchs bestimmt, wie viel Flüssigkeit durch ihn fließen kann, und beeinflusst die Gesamtsystemleistung. So messen Sie die ID:
Verwenden Sie zur Präzisionsmessung einen Messschieber oder ein ID-Messgerät.
Stellen Sie sicher, dass der Schlauch sauber und frei von Flüssigkeitsresten ist.
Führen Sie die Innenbacken des Bremssattels in die Schlauchöffnung ein.
Erweitern Sie den Bremssattel, bis er beide Innenwände berührt, ohne übermäßige Kraft anzuwenden.
Lesen Sie die Messung ab und notieren Sie sie.
Tipp: Messen Sie den Innendurchmesser an mehreren Stellen entlang des Schlauchs, um Genauigkeit und Konsistenz sicherzustellen.
Der Außendurchmesser eines Schlauchs ist wichtig für die Kompatibilität der Anschlüsse und die ordnungsgemäße Installation. So messen Sie den Außendurchmesser:
Verwenden Sie für kleine Schläuche einen Messschieber oder für größere ein Maßband.
Wickeln Sie den Bremssattel an der breitesten Stelle um den Schlauch.
Schließen Sie den Bremssattel, bis er beide Außenwände leicht berührt.
Notieren Sie die Messung.
Tipp: Überprüfen Sie die Außendurchmessermessung noch einmal, um sicherzustellen, dass der Schlauch richtig in den erforderlichen Raum passt.
Dash Size ist ein standardisiertes System zur Identifizierung von Schlauchinnendurchmessern in 1/16-Zoll-Schritten. Die richtige Dash-Größe stellt die Kompatibilität mit Ihrem System sicher und minimiert Ineffizienzen und Schäden. Nachfolgend finden Sie eine Tabelle mit gängigen Dash-Größen und ihren entsprechenden Innendurchmessern.
| Strichgröße | Innendurchmesser (ID) | Metrisches Äquivalent (mm) | Allgemeine | Anwendungshinweise |
|---|---|---|---|---|
| Strich -2 | 1/8 Zoll (0,125 Zoll) | 3,175 mm | Low-Flow-Systeme, kleine Geräte | Geeignet für kleine Hydrauliksysteme |
| Strich -4 | 1/4 Zoll (0,250 Zoll) | 6.350 mm | Leichte Anwendungen, kleine Pumpen | Häufig in der Automobil- und Maschinenindustrie |
| Strich -6 | 3/8 Zoll (0,375 Zoll) | 9,525 mm | Standard-Industrieausrüstung | Wird in Systemen mit mittlerem Druck verwendet |
| Strich -8 | 1/2 Zoll (0,500 Zoll) | 12.700 mm | Mittelflusssysteme, Hydraulikmotoren | Typisch für mittlere Hydrauliksysteme |
| Strich -10 | 5/8 Zoll (0,625 Zoll) | 15,875 mm | Systeme mit hohem Durchfluss, schwere Maschinen | Geeignet für Systeme mit hoher Nachfrage |
| Strich -12 | 3/4 Zoll (0,750 Zoll) | 19.050 mm | Große industrielle Anwendungen | Wird in Systemen mit hoher Leistung und hohem Durchfluss verwendet |
| Strich -16 | 1 Zoll (1.000 Zoll) | 25.400 mm | Große Industrieanlagen | Wird häufig in größeren Flüssigkeitssystemen verwendet |
Tipp: Die Dash-Größe vereinfacht die Schlauchauswahl und gewährleistet die Kompatibilität zwischen verschiedenen Herstellern und Systemen.
Ein Nomogramm ist ein grafisches Hilfsmittel zur Bestimmung der Hydraulikschlauchgröße durch Auftragen bekannter Variablen wie Durchflussrate und Geschwindigkeit auf bestimmten Skalen. Durch das Ziehen einer geraden Linie zwischen diesen beiden Punkten kann der Benutzer auf der dritten Skala leicht die entsprechende Schlauchgröße ermitteln. Dieser Prozess macht komplexe Berechnungen überflüssig und bietet eine effiziente Möglichkeit, die richtigen Schlauchabmessungen für ein bestimmtes System auszuwählen. Nomogramme vereinfachen die Schlauchdimensionierung für Ingenieure und Techniker und sorgen für genaue und schnelle Ergebnisse.
Nomogramme wurden im 19. Jahrhundert vom Ingenieur William B. Miller eingeführt. Ursprünglich in verschiedenen Bereichen eingesetzt, unter anderem im Ingenieurwesen und in der Medizin, sind sie im Wasserbau unverzichtbar geworden. Ihre Rolle bei der Vereinfachung komplexer Berechnungen, wie der Bestimmung von Schlauchgrößen basierend auf Durchfluss und Geschwindigkeit, hat sie zu einem wichtigen Werkzeug gemacht. Die Verwendung des Nomogramms in hydraulischen Systemen ermöglicht schnelle Anpassungen und Entscheidungen, spart Zeit und reduziert menschliche Fehler bei der Schlauchauswahl. Moderne Nomogramme sind jetzt online verfügbar und ermöglichen Ingenieuren eine effizientere Auswahl von Schläuchen.
Um ein Nomogramm zu verwenden, gehen Sie folgendermaßen vor:
Identifizieren Sie die beiden bekannten Werte (Durchflussrate und Geschwindigkeit).
Zeichnen Sie eine gerade Linie, die diese beiden Punkte verbindet.
Die Linie schneidet die dritte Skala (Schlauchgröße) und gibt Ihnen die erforderliche Schlauchgröße.
Tipp: Nomogramme können von den Websites vieler Hersteller heruntergeladen werden, um bei der schnellen Schlauchdimensionierung zu helfen.
Die Durchflussrate ist die Menge an Hydraulikflüssigkeit, die im Laufe der Zeit durch das System fließt, typischerweise gemessen in Gallonen pro Minute (GPM). Es wirkt sich direkt auf die Systemleistung aus. So berechnen Sie die Durchflussmenge:
Verwenden Sie die Formel Q = A × V , wobei Q die Durchflussrate, A die Querschnittsfläche des Schlauchs und V die Flüssigkeitsgeschwindigkeit ist.
Sie können Durchflussmesser auch verwenden, um die Durchflussrate in Hydrauliksystemen in Echtzeit zu überwachen.
Ein Druckabfall tritt auf, wenn die Flüssigkeit auf ihrem Weg durch den Schlauch an Druck verliert. Dazu tragen mehrere Faktoren bei, darunter:
| Faktor | Beschreibung | Auswirkung auf den Druckabfall |
|---|---|---|
| Schlauchlänge | Die Distanz, die die Flüssigkeit durch den Schlauch zurücklegt. | Längere Schläuche erhöhen die Reibung und den Widerstand, was zu einem höheren Druckabfall führt. |
| Innendurchmesser (ID) | Die Größe der inneren Öffnung des Schlauchs. | Schläuche mit kleinerem Innendurchmesser erzeugen einen größeren Strömungswiderstand und erhöhen den Druckabfall. |
| Flüssigkeitsgeschwindigkeit | Die Geschwindigkeit, mit der sich die Flüssigkeit durch den Schlauch bewegt. | Höhere Flüssigkeitsgeschwindigkeiten verursachen mehr Turbulenzen und Reibung, was zu einem größeren Druckabfall führt. |
Tipp: Um den Druckabfall zu minimieren, achten Sie auf die richtige Schlauchdimensionierung und vermeiden Sie übermäßig lange Schläuche.
Der Druckabfall kann mithilfe von Gleichungen wie der Darcy-Weisbach-Gleichung unter Berücksichtigung von Faktoren wie Flüssigkeitsviskosität, Schlauchlänge und Durchmesser berechnet werden. Um den Druckabfall zu verringern, verwenden Sie Schläuche mit größerem Innendurchmesser, minimieren Sie die Schlauchlänge und wählen Sie glatte, hochwertige Schläuche mit geringer Reibung. Regelmäßige Wartung und Überwachung sind von entscheidender Bedeutung, um Druckabfälle zu vermeiden, die die Systemeffizienz und die Gesamtleistung beeinträchtigen können.

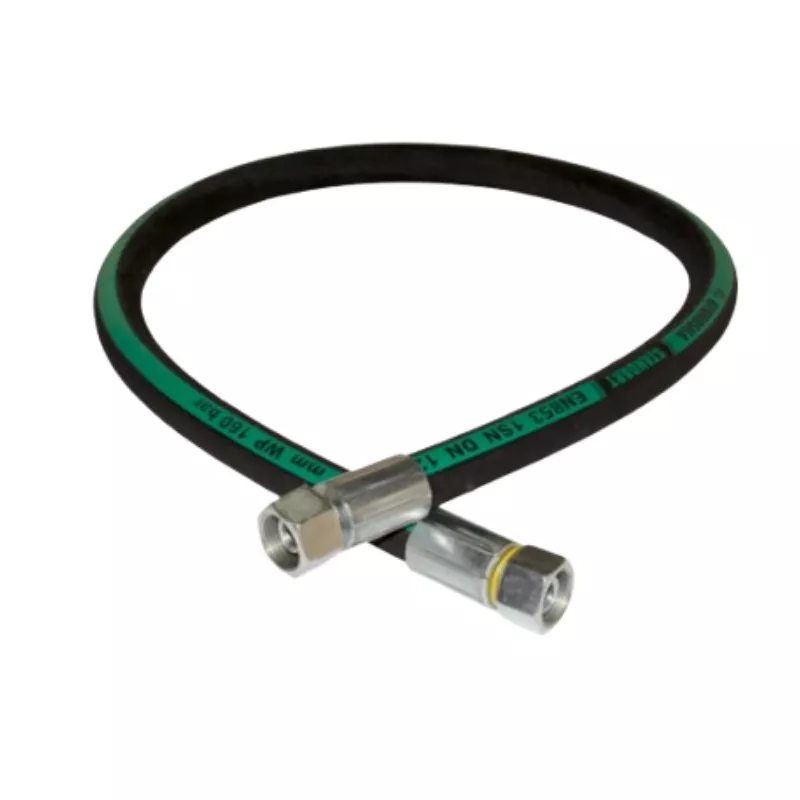

Die Auswahl des richtigen Hydraulikschlauchs beginnt mit dem Verständnis der spezifischen Anforderungen Ihres Systems. Hier sind die wichtigsten zu berücksichtigenden Faktoren:
| Anforderung | Beschreibung | Aktion |
|---|---|---|
| Druck | Identifizieren Sie den maximalen Betriebsdruck des Systems. | Wählen Sie einen Schlauch mit einem Druckwert, der dem maximalen Druck des Systems entspricht oder diesen überschreitet. |
| Durchflussrate | Bestimmen Sie die erforderliche Durchflussrate für das System (gemessen in GPM oder LPM). | Wählen Sie einen Schlauch, der die Durchflussrate des Systems effizient unterstützt, ohne nennenswerte Druckabfälle zu verursachen. |
| Temperatur | Berücksichtigen Sie sowohl die Umgebungs- als auch die Flüssigkeitstemperatur. | Stellen Sie sicher, dass das Schlauchmaterial für den erforderlichen Temperaturbereich ausgelegt ist, um Ausfälle oder Ausfälle unter extremen Bedingungen zu verhindern. |
Tipp: Überprüfen Sie diese Systemanforderungen regelmäßig, um sicherzustellen, dass der Schlauch unter wechselnden Betriebsbedingungen wirksam bleibt.
Sobald Sie die Anforderungen Ihres Systems ermittelt haben, müssen Sie die Schlauchspezifikationen entsprechend anpassen. So geht's:
Innendurchmesser (ID) : Der Innendurchmesser des Schlauchs sollte mit der Durchflussrate des Systems übereinstimmen. Ein kleinerer Innendurchmesser kann den Durchfluss einschränken, während ein größerer Innendurchmesser den Druck und die Energieeffizienz verringern könnte.
Außendurchmesser (OD) : Der AD muss in den verfügbaren Raum in Ihrem System passen, um sicherzustellen, dass er mit Anschlüssen und Halterungen funktioniert. Stellen Sie sicher, dass der Außendurchmesser mit Montageoptionen wie Klemmen und Halterungen kompatibel ist.
Druckstufe : Stellen Sie sicher, dass der Schlauch dem maximalen Betriebsdruck des Systems standhält, und berücksichtigen Sie dabei mögliche Druckspitzen.
Vermeiden Sie bei der Auswahl eines Hydraulikschlauchs diese häufigen Fallstricke, um Effizienz und Zuverlässigkeit zu gewährleisten:
| Mistake | Impact | Solution |
|---|---|---|
| Überdimensioniert | Überdimensionierte Schläuche führen zu Ineffizienz, höheren Kosten und langsameren Reaktionszeiten. | Halten Sie sich an die empfohlene Schlauchgröße, um die Systemeffizienz ohne unnötige Kosten aufrechtzuerhalten. |
| Unterdimensionierung | Unterdimensionierte Schläuche schränken den Durchfluss ein, was zu Druckabfällen und einem möglichen Systemausfall führen kann. | Stellen Sie sicher, dass der Schlauch-ID mit der erforderlichen Durchflussrate und dem Druckbedarf Ihres Systems übereinstimmt. |
| Flüssigkeitskompatibilität wird ignoriert | Die Verwendung von Schläuchen, die nicht mit Ihrem Flüssigkeitstyp kompatibel sind, kann zu Undichtigkeiten oder Beschädigungen führen. | Überprüfen Sie die Materialkompatibilität mit der in Ihrem System verwendeten Hydraulikflüssigkeit. |
Die Dimensionierung von Hydraulikschläuchen ist für die Effizienz und Zuverlässigkeit des Systems von entscheidender Bedeutung. Durch das Verständnis von Faktoren wie Innen- und Außendurchmesser, Strichgrößen und Durchflussraten können Sie den richtigen Schlauch auswählen, um Ineffizienzen, Überhitzung und Druckabfälle zu vermeiden. Tools wie Nomogramme vereinfachen den Prozess und sorgen für eine optimale Leistung. Bei Qingdao Honest Rubber Co., Ltd. bietet langlebige, hochwertige Hydraulikschläuche, die auf die Anforderungen Ihres Systems zugeschnitten sind und Ihnen dabei helfen, die Wartungskosten zu senken und die Lebensdauer der Geräte für maximale Effizienz zu verlängern.
A: Bei der Dimensionierung von Hydraulikschläuchen geht es um die Auswahl des richtigen Innendurchmessers (ID), Außendurchmessers (OD) und der richtigen Druckstufe für einen Hydraulikschlauch. Dadurch wird sichergestellt, dass der Schlauch die erforderliche Durchflussrate, den erforderlichen Druck und die erforderliche Temperatur für eine optimale Systemleistung bewältigen kann.
A: Um die richtige Hydraulikschlauchgröße zu messen, bestimmen Sie die Durchflussrate und den Druck des Systems und wählen Sie dann einen Schlauch mit einem geeigneten Innendurchmesser, Außendurchmesser und Druckwert aus, der diesen Anforderungen entspricht. Verwenden Sie Werkzeuge wie Messschieber, um die Abmessungen des Schlauchs genau zu messen.
A: Die Wahl der richtigen Hydraulikschlauchgröße ist entscheidend, um Ineffizienzen, Druckabfälle, Überhitzung und Systemausfälle zu vermeiden. Eine falsche Schlauchgröße kann zu Leistungseinbußen, erhöhtem Energieverbrauch und unnötigem Systemverschleiß führen.
A: Die Verwendung der falschen Hydraulikschlauchgröße kann zu Durchflussbeschränkungen, Wärmestau, erhöhtem Druckabfall oder einer trägen Systemleistung führen. Dies kann auch zu höheren Betriebskosten und einem möglichen Systemausfall führen, was zu kostspieligen Ausfallzeiten führt.
A: Der Innendurchmesser (ID) hat direkten Einfluss auf die Flüssigkeitsdurchflussrate. Ein kleinerer Innendurchmesser schränkt den Durchfluss ein, was zu Druckverlust und Überhitzung führt, während ein zu großer Innendurchmesser die Strömungsgeschwindigkeit verringern kann, was zu Ineffizienz und einer trägen Systemleistung führt.
A: Die Strichgröße ist ein standardisiertes System zur Identifizierung des Innendurchmessers eines Schlauchs in Schritten von 1/16 Zoll. Es hilft bei der schnellen Auswahl kompatibler Hydraulikschläuche und sorgt für Konsistenz über verschiedene Hersteller und Anwendungen hinweg.
A: Ja, die Auswahl der falschen Hydraulikschlauchgröße kann zu Energieineffizienzen führen. Ein zu kleiner Schlauch schränkt den Durchfluss ein und verursacht erhöhte Reibung und Hitze, während ein zu großer Schlauch die Flüssigkeitsgeschwindigkeit verringern kann, was beides Energie verschwendet.
