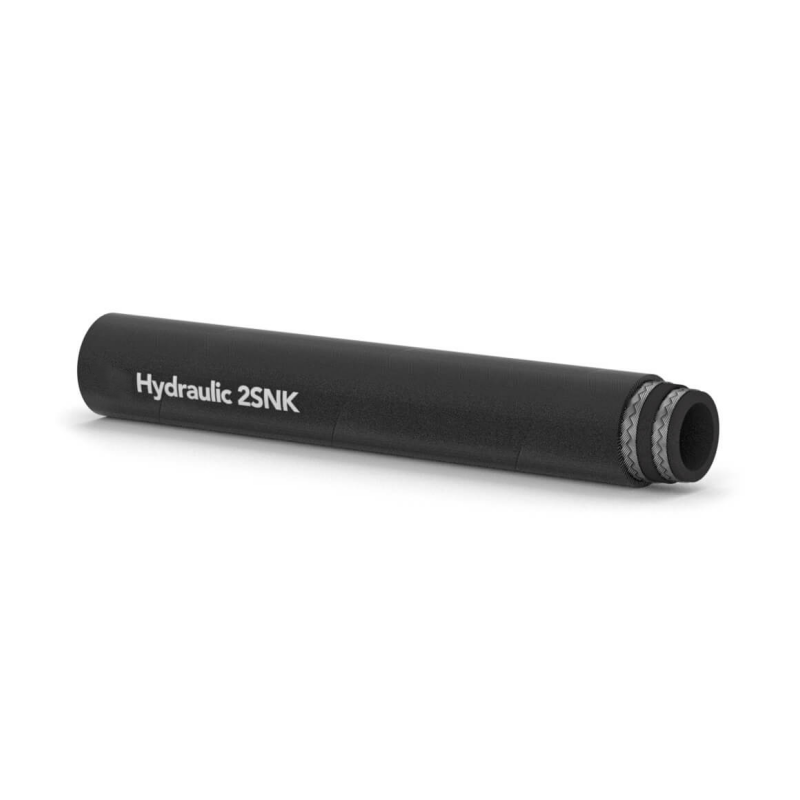

옳은 선택 유압 호스 크기는 시스템 효율성을 위해 필수적입니다. 크기를 잘못 지정하면 흐름 제한, 열 축적 및 압력 강하가 발생할 수 있습니다. 이 블로그에서는 내경(ID)과 외경(OD)이 시스템 성능에 미치는 영향을 포함하여 유압 호스 크기 조정의 중요성을 살펴보겠습니다. 이 기사에서는 비효율성을 방지하고 장비 수명을 연장하기 위해 올바른 유압 호스를 선택하는 방법을 이해하는 데 도움을 드리겠습니다.
내부 직경(ID): ID는 유체 흐름에 직접적인 영향을 미치므로 크기 조정에서 가장 중요한 측면입니다. 크기가 작은 ID는 흐름을 제한하여 과도한 압력과 가열을 초래합니다. ID가 너무 크면 유체가 너무 느리게 이동하여 시스템 효율성이 저하됩니다.
외부 직경(OD): OD는 호스에 필요한 피팅과 커넥터의 크기를 결정합니다. 올바른 OD는 클램프, 밸브 및 조인트와 같은 다른 시스템 구성 요소와의 호환성을 보장합니다.
대시 크기: 대시 크기는 호스의 ID를 설명하는 표준화된 방법입니다. 이는 1/16인치 단위로 ID에 해당하는 대시 번호(예: -4, -6, -8)를 사용하여 호스를 식별하는 프로세스를 단순화합니다. 예를 들어, 대시 크기 -8은 1/2인치 ID 호스를 나타냅니다.
팁: 시스템과의 호환성을 확인하려면 항상 대시 크기를 인치와 밀리미터로 교차 확인하세요.
부적절한 호스 크기는 심각한 비효율성과 시스템 오류를 초래할 수 있습니다. 크기가 작은 호스는 흐름을 제한하고 유체 속도를 증가시켜 압력 강하 및 열 축적을 유발하여 시스템 효율성을 감소시키고 잠재적으로 구성 요소를 손상시킬 수 있습니다. 반대로, 대형 호스는 유체 이동 속도를 늦추고 시스템 반응성을 감소시키며 에너지를 낭비하여 성능이 저하되고 운영 비용이 높아집니다. 두 시나리오 모두 최적의 시스템 기능을 유지하고 불필요한 마모를 방지하며 원활한 작동을 보장하기 위해 올바른 호스 크기를 선택하는 것이 중요하다는 점을 강조합니다.
유압 호스의 ID는 호스를 통해 흐를 수 있는 유체의 양을 결정하고 전체 시스템 성능에 영향을 미칩니다. ID를 측정하려면:
정확성을 위해 버니어 캘리퍼스나 ID 게이지를 사용하세요.
호스가 깨끗하고 잔여 유체가 없는지 확인하십시오.
캘리퍼 내부 조를 호스 입구에 삽입합니다.
과도한 힘을 가하지 않고 양쪽 내벽에 닿을 때까지 캘리퍼를 확장합니다.
측정값을 읽고 기록합니다.
팁: 정확성과 일관성을 보장하기 위해 호스를 따라 여러 지점에서 ID를 측정합니다.
호스의 OD는 피팅 호환성과 적절한 설치에 중요합니다. OD를 측정하려면:
작은 호스에는 버니어 캘리퍼스를 사용하고 큰 호스에는 줄자를 사용하세요.
호스의 가장 넓은 부분에 캘리퍼를 감습니다.
양쪽 외벽에 가볍게 닿을 때까지 캘리퍼를 닫습니다.
측정값을 기록합니다.
팁: OD 측정을 다시 확인하여 호스가 필요한 공간에 올바르게 맞는지 확인하십시오.
대시 크기(Dash Size)는 호스 내부 직경을 1/16인치 단위로 식별하기 위한 표준화된 시스템입니다. 올바른 대시 크기는 시스템과의 호환성을 보장하여 비효율성과 손상을 최소화합니다. 아래는 일반적인 대시 크기와 해당 내부 직경에 대한 표입니다.
| 대시 크기 | 내경(ID) | 미터법 등가(mm) | 일반 응용 분야 | 참고 사항 |
|---|---|---|---|---|
| 대시 -2 | 1/8인치(0.125인치) | 3.175mm | 저유량 시스템, 소형 장비 | 소형 유압 시스템에 적합 |
| 대시 -4 | 1/4인치(0.250인치) | 6.350mm | 경량 애플리케이션, 소형 펌프 | 자동차 및 기계 분야 공통 |
| 대시 -6 | 3/8인치(0.375인치) | 9.525mm | 표준 산업 장비 | 적당한 압력 시스템에 사용됨 |
| 대시 -8 | 1/2인치(0.500인치) | 12.700mm | 중유량 시스템, 유압 모터 | 중간 유압 시스템에 일반적 |
| 대시 -10 | 5/8인치(0.625인치) | 15.875mm | 고유량 시스템, 중장비 | 수요가 많은 시스템에 적합 |
| 대시 -12 | 3/4인치(0.750인치) | 19.050mm | 대규모 산업 응용 분야 | 고전력, 고유량 시스템에 사용됩니다. |
| 대시 -16 | 1인치(1.000인치) | 25.400mm | 대규모 산업용 장비 | 더 큰 유체 시스템에 자주 사용됨 |
팁: 대시 크기는 호스 선택을 간소화하고 다양한 제조업체 및 시스템 간의 호환성을 보장하는 데 도움이 됩니다.
노모그램은 유량 및 속도와 같은 알려진 변수를 특정 눈금으로 표시하여 유압 호스 크기를 결정하는 데 사용되는 그래픽 도구입니다. 이 두 점 사이에 직선을 그리면 사용자는 세 번째 눈금에서 해당 호스 크기를 쉽게 찾을 수 있습니다. 이 프로세스는 복잡한 계산을 제거하고 주어진 시스템에 맞는 올바른 호스 치수를 선택하는 효율적인 방법을 제공합니다. 노모그램은 엔지니어와 기술자 모두를 위해 호스 크기 조정을 단순화하여 정확하고 빠른 결과를 보장합니다.
노모그램은 19세기 엔지니어 William B. Miller에 의해 소개되었습니다. 처음에는 공학, 의학 등 다양한 분야에서 사용되었으나 수력공학에서는 필수적인 요소가 되었습니다. 흐름과 속도를 기반으로 호스 크기를 결정하는 등 복잡한 계산을 단순화하는 역할이 있어 중요한 도구가 되었습니다. 유압 시스템에서 노모그램을 사용하면 신속한 조정과 결정이 가능해지며, 호스 선택 시 시간을 절약하고 인적 오류를 줄일 수 있습니다. 이제 최신 노모그램을 온라인으로 이용할 수 있으므로 엔지니어는 호스를 보다 효율적으로 선택할 수 있습니다.
노모그램을 사용하려면 다음 단계를 따르세요.
두 가지 알려진 값(유량 및 속도)을 식별합니다.
이 두 점을 연결하는 직선을 그립니다.
선은 세 번째 눈금(호스 크기)과 교차하여 필요한 호스 크기를 제공합니다.
팁: 빠른 호스 크기 조정에 도움이 되도록 많은 제조업체의 웹사이트에서 노모그램을 다운로드할 수 있습니다.
유량은 시간이 지남에 따라 시스템을 통과하는 유압유의 양으로, 일반적으로 분당 갤런(GPM)으로 측정됩니다. 시스템 성능에 직접적인 영향을 미칩니다. 유량을 계산하려면:
공식 Q = A × V를 사용합니다 . 여기서 Q는 유량, A는 호스의 단면적, V는 유체 속도입니다.
또한 유량계를 사용하여 유압 시스템의 실시간 유량을 모니터링할 수도 있습니다.
압력 강하는 유체가 호스를 통과하면서 압력을 잃을 때 발생합니다. 여기에는 다음을 포함한 여러 요인이 영향을 미칩니다.
| 요인 | 설명 | 압력 강하에 미치는 영향 |
|---|---|---|
| 호스 길이 | 유체가 호스를 통해 이동하는 거리입니다. | 호스가 길수록 마찰과 저항이 증가하여 압력 강하가 높아집니다. |
| 내경(ID) | 호스 내부 개구부의 크기. | ID 호스가 작을수록 흐름에 더 많은 저항이 발생하여 압력 강하가 증가합니다. |
| 유속 | 유체가 호스를 통해 이동하는 속도입니다. | 유체 속도가 높을수록 더 많은 난류와 마찰이 발생하여 압력 강하가 더 커집니다. |
팁: 압력 강하를 최소화하려면 적절한 호스 크기를 확인하고 지나치게 긴 호스를 피하십시오.
압력 강하는 유체 점도, 호스 길이, 직경과 같은 요소를 고려하여 Darcy-Weisbach 방정식과 같은 방정식을 사용하여 계산할 수 있습니다. 압력 강하를 줄이려면 내경이 더 큰 호스를 사용하고, 호스 길이를 최소화하고, 마찰이 적은 부드럽고 고품질 호스를 선택하십시오. 시스템 효율성과 전반적인 성능을 저하시킬 수 있는 압력 강하를 방지하려면 정기적인 유지 관리 및 모니터링이 중요합니다.
올바른 유압 호스를 선택하는 것은 시스템의 특정 요구 사항을 이해하는 것부터 시작됩니다. 고려해야 할 주요 요소는 다음과 같습니다.
| 요구 사항 | 설명 | 조치 |
|---|---|---|
| 압력 | 시스템의 최대 작동 압력을 식별합니다. | 시스템의 최대 압력과 일치하거나 초과하는 압력 등급의 호스를 선택하십시오. |
| 유량 | 시스템에 필요한 유량을 결정합니다(GPM 또는 LPM으로 측정). | 상당한 압력 강하를 일으키지 않고 시스템의 유량을 효율적으로 지원하는 호스를 선택하십시오. |
| 온도 | 주변 온도와 유체 온도를 모두 고려하십시오. | 호스 재질이 필요한 온도 범위에 맞는지 확인하여 극한 조건에서 고장이나 고장을 방지하십시오. |
팁: 이러한 시스템 요구 사항을 정기적으로 확인하여 다양한 작동 조건에서 호스가 유효한 상태를 유지하는지 확인하십시오.
시스템 요구 사항을 파악한 후에는 이에 따라 호스 사양을 일치시켜야 합니다. 방법은 다음과 같습니다.
내부 직경(ID) : 호스의 ID는 시스템의 유량과 일치해야 합니다. ID가 작을수록 흐름이 제한될 수 있고, ID가 클수록 압력과 에너지 효율성이 감소할 수 있습니다.
외부 직경(OD) : OD는 커넥터 및 지지대와 함께 작동할 수 있도록 시스템의 사용 가능한 공간에 맞아야 합니다. OD가 클램프 및 브래킷과 같은 장착 옵션과 호환되는지 확인하십시오.
압력 등급 : 잠재적인 압력 스파이크를 고려하여 호스가 시스템의 최대 작동 압력을 견딜 수 있는지 확인하십시오.
유압 호스를 선택할 때 효율성과 신뢰성을 보장하려면 다음과 같은 일반적인 함정을 피하십시오.
| 실수 | 영향 | 솔루션 |
|---|---|---|
| 오버사이징 | 대형 호스는 비효율성, 비용 증가, 응답 시간 지연을 초래합니다. | 불필요한 비용 없이 시스템 효율성을 유지하려면 권장 호스 크기를 준수하십시오. |
| 언더사이징 | 크기가 작은 호스는 흐름을 제한하여 압력 강하 및 시스템 오류를 일으킬 수 있습니다. | 호스 ID가 시스템에 필요한 유속 및 압력 요구 사항과 일치하는지 확인하십시오. |
| 유체 호환성 무시 | 유체 유형과 호환되지 않는 호스를 사용하면 누출이나 품질 저하가 발생할 수 있습니다. | 시스템에 사용되는 유압유와의 재료 호환성을 확인하십시오. |
유압 호스 크기 조정은 시스템 효율성과 신뢰성에 필수적입니다. 내부 및 외부 직경, 대시 크기, 유속과 같은 요소를 이해함으로써 비효율성, 과열 및 압력 강하를 방지할 수 있는 올바른 호스를 선택할 수 있습니다. 노모그램과 같은 도구는 프로세스를 단순화하여 최적의 성능을 보장합니다. ~에 Qingdao Honest Rubber Co., Ltd. 는 귀하의 시스템 요구 사항에 맞는 내구성이 뛰어난 고품질 유압 호스를 제공하여 유지 관리 비용을 줄이고 장비 수명을 연장하여 효율성을 극대화하도록 돕습니다.
A: 유압 호스 크기 조정은 유압 호스에 대한 올바른 내경(ID), 외경(OD) 및 압력 등급을 선택하는 것을 의미합니다. 이는 호스가 최적의 시스템 성능을 위해 필요한 유속, 압력 및 온도를 처리할 수 있도록 보장합니다.
A: 올바른 유압 호스 크기를 측정하려면 시스템의 유속과 압력을 결정한 다음 해당 요구 사항에 맞는 적절한 ID, OD 및 압력 등급을 가진 호스를 선택하십시오. 호스의 치수를 정확하게 측정하려면 캘리퍼와 같은 도구를 사용하십시오.
A: 비효율성, 압력 강하, 과열 및 시스템 오류를 방지하려면 올바른 유압 호스 크기를 선택하는 것이 중요합니다. 잘못된 호스 크기는 성능 저하, 에너지 소비 증가 및 불필요한 시스템 마모를 초래할 수 있습니다.
A: 잘못된 유압 호스 크기를 사용하면 흐름 제한, 열 축적, 압력 강하 증가 또는 시스템 성능 저하가 발생할 수 있습니다. 또한 운영 비용이 증가하고 시스템 오류가 발생할 수 있어 가동 중지 시간이 많이 소요될 수 있습니다.
A: 내부 직경(ID)은 유체 유량에 직접적인 영향을 미칩니다. ID가 작을수록 흐름이 제한되어 압력 손실과 과열이 발생하고, ID가 너무 크면 흐름 속도가 줄어들어 비효율성과 시스템 성능이 저하될 수 있습니다.
답변: 대시 크기는 호스의 내부 직경을 1/16인치 단위로 식별하기 위한 표준화된 시스템입니다. 호환되는 유압 호스를 신속하게 선택하는 데 도움이 되며 다양한 제조업체와 응용 분야에서 일관성을 보장합니다.
A: 예, 잘못된 유압 호스 크기를 선택하면 에너지 비효율이 발생할 수 있습니다. 크기가 작은 호스는 흐름을 제한하여 마찰과 열을 증가시키는 반면, 크기가 너무 큰 호스는 유체 속도를 감소시켜 에너지를 낭비하게 됩니다.
